Ein Ultraschall-Sensor über dem Becken zeigt, wie voll das Becken ist.
„Ist das Becken voll, oder verliert es Wasser?“
Ein Freibad verliert Wasser durch Verdunstung, Badegäste und manchmal durch Lecks. Der Sensor misst ständig den Wasserstand. Fällt er ungewöhnlich schnell, fällt das auf.
Wichtig beim Aufbau: Der Sensor muss mindestens 2,10 Meter hoch hängen, damit niemand daran kommt. Sein Messkegel ist 40 Grad breit, deshalb braucht er Abstand zum Beckenrand. Die Anleitung rechnet das vor.
Dieselben vier Schritte wie bei jeder Messung im Dorf. Hier sehen Sie, was dabei wirklich über den Funk geht. Was die Schritte bedeuten
Ultraschall misst den Abstand zur Wasseroberfläche, bis 7,5 Meter
Abstand in Millimetern
311201002EA56800003C8CAntenne auf einem Dach in Kayna
{
"messages": [
{ "measurementId": 1, "measurementValue": 3057 },
{ "measurementId": 2, "measurementValue": 15.5 }
],
"valid": true
}Füllstand in Prozent
85,8%
Füllstand des Beckens
Echte Werte aus dem Funknetz Kayna, abgerufen beim Erstellen der Seite. Payload hexadezimal: zwei Zeichen sind ein Byte.
| Gerät | SenseCAP S2100 Datenlogger mit Ultraschall-Füllstandsensor (RS485, bis 750 cm) |
|---|---|
| Funk | LoRaWAN, 868 MHz |
| Strom | Batterie |
| Aufwand | ein halber Tag mit Einmessen |
| Schwierigkeit | mittel |
Wie beim Bach misst der Sensor mit Ultraschall den Abstand bis zur Wasseroberfläche. Steigt das Wasser, wird der Abstand kleiner.
Aus dem Abstand wird der Füllstand: Das Becken ist 4,20 Meter tief, bei vollem Becken ist das Wasser 2,46 Meter vom Sensor entfernt. Füllstand = (4200 − (Abstand − 2460)) ÷ 4200. Bei einem Abstand von 3056 Millimetern sind das 85,8 Prozent.
Der Schall breitet sich als Kegel von 40 Grad aus. Darum braucht der Sensor genug Abstand zum Beckenrand, sonst misst er den Rand statt das Wasser.

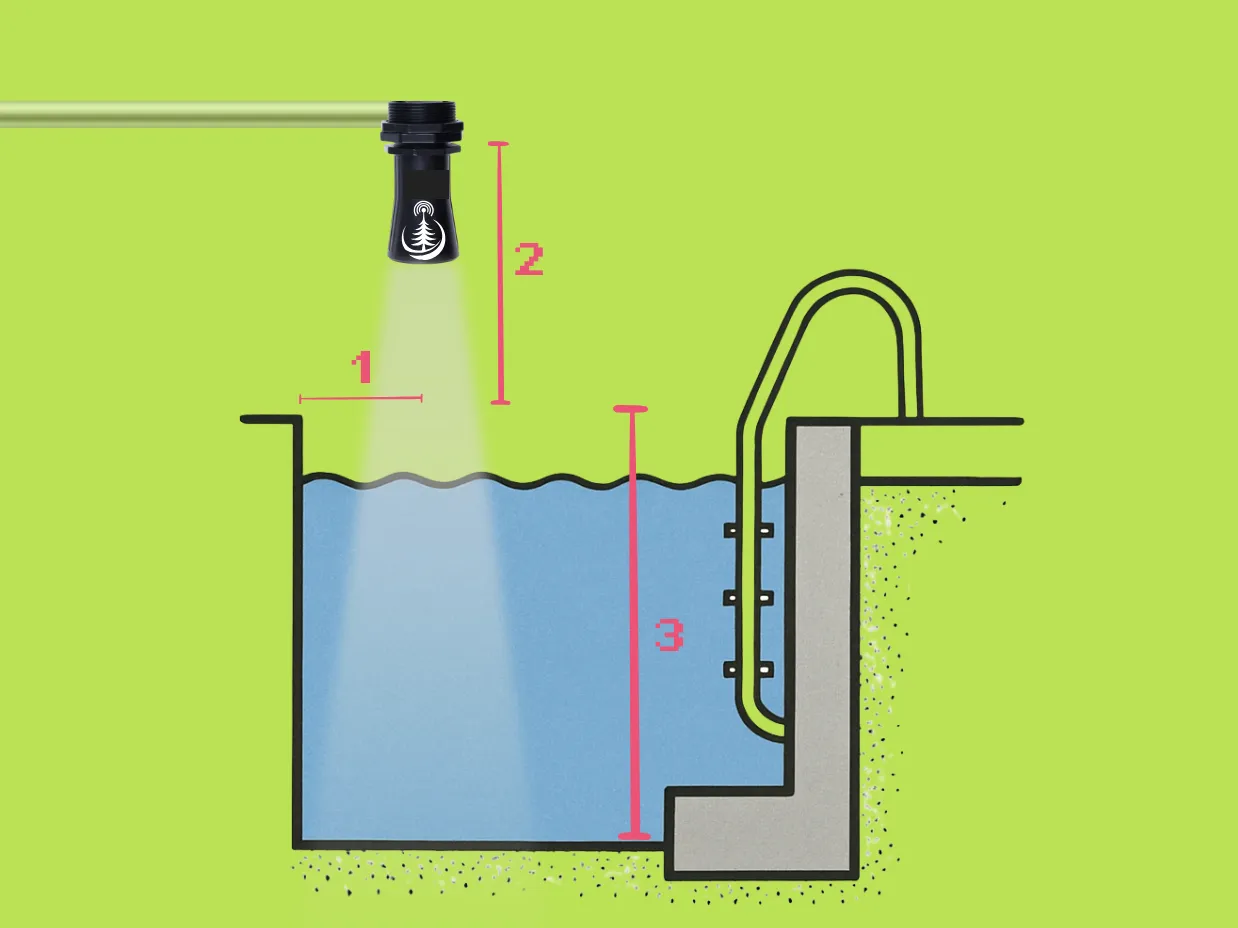

Abstand zum Beckenrand, ergibt sich aus dem Messkegel von 40 Grad
Einbauhöhe über dem Beckenrand, mindestens 2,10 Meter wegen Vandalismus
Beckentiefe vom Rand bis zum tiefsten Punkt
So heißen die Felder, nachdem der Decoder das Funkpaket übersetzt hat. Die Beispiele stammen aus dem echten Funkpaket vom 2. Oktober 2026 um 15:17.
| Feld im Decoder | Bedeutung | Einheit | Beispiel |
|---|---|---|---|
measurementId 1 | Abstand vom Sensor zur Wasseroberfläche | mm | 3057 |
measurementId 2 | Temperatur im Sensorkopf | °C | 15.5 |
Funkpaket, Port 3: 311201002EA56800003C8C
Der Datenlogger S2100 nummeriert die Messwerte nur (measurementId). Was hinter welcher Nummer steckt, ist im Datenlogger eingestellt. Aus dem Abstand rechnet der Server den Füllstand in Prozent.
Diesen Decoder nutzt unser ChirpStack-Server für SenseCAP S2100 Datenlogger mit Ultraschall-Füllstandsensor (RS485, bis 750 cm). Er übersetzt die Bytes aus dem Funk in die Felder oben.
Einsetzen in ChirpStack v4: Geräteprofil öffnen, Reiter „Codec“, „JavaScript functions“ wählen und den Inhalt der Datei einfügen.
sensecap-s2100.js, 21 KB, JavaScript. Der Code stammt vom Hersteller des Geräts. Es gelten dessen Bedingungen, siehe Nutzungsbedingungen. Oben in der Datei steht, woher er kommt und wann wir ihn abgerufen haben.
Die Arbeitsschritte der Reihe nach, mit dem Bestandteil, der jeweils dazukam. Die Daten stammen aus der Chronik, dem Funknetz-Server und der Anleitung auf OpenCode.
Datenlogger SenseCAP S2100 mit Füllstandsensor angemeldet
GerätAnleitung auf OpenCode veröffentlicht
AnleitungBeckenstand öffentlich
Datenim Einsatz
