Ein kleines Funkmodul meldet die Spannung einer Batterie, zum Beispiel in einer Solaranlage.
„Ist die Batterie draußen noch voll, ohne dass ich hinfahren muss?“
Wo eine Solaranlage oder ein Weidezaun weit draußen steht, will man wissen, ob die Batterie noch hält. Das Funkmodul misst die Spannung und schlägt Alarm, bevor sie leer ist.
Die Idee und die Fotos zu diesem Projekt stammen von Olaf Ramge. Vielen Dank.
Dieselben vier Schritte wie bei jeder Messung im Dorf. Hier sehen Sie, was dabei wirklich über den Funk geht. Was die Schritte bedeuten
Für diese Anwendung gibt es gerade kein aktuelles Funkpaket. Der Sensor hat sich zuletzt am 1. März 2026 gemeldet. Unten steht der Ablauf ohne Messwerte.
Spannung und Strom an der Batterie
Beispiel folgt
Messwerte und Alarm bei Grenzwert
Beispiel folgt
Antenne in Reichweite
Beispiel folgt
Spannungsverlauf und Warnung
Noch kein Wert
| Gerät | Dragino LT-22222-L (Ein- und Ausgänge mit Funk) |
|---|---|
| Funk | LoRaWAN, 868 MHz |
| Strom | Batterie oder Fremdspannung |
| Aufwand | zwei Stunden |
| Schwierigkeit | mittel |

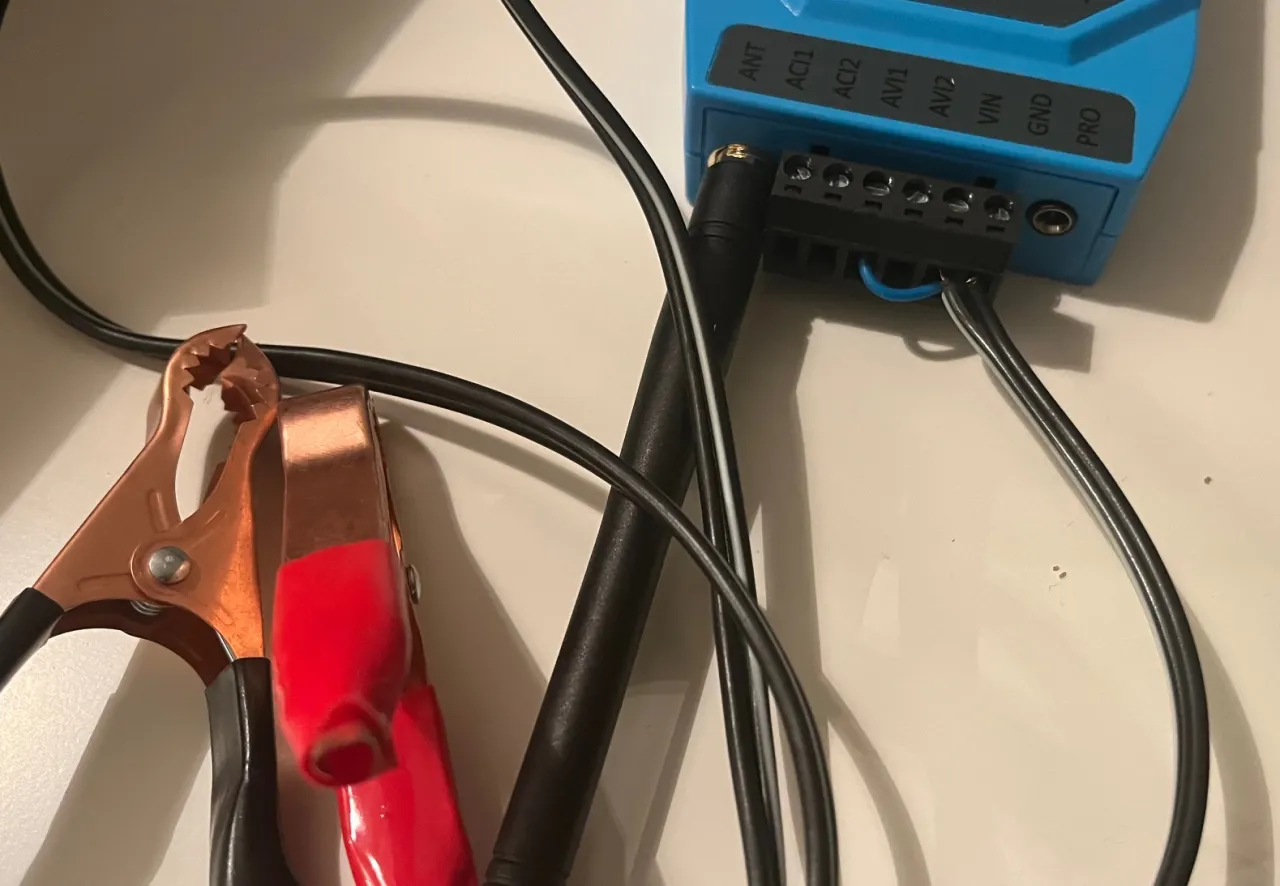

Zwei Klemmen kommen an die Batterie, ein Kabel geht an den Spannungseingang des Funkmoduls. Das Modul misst die Spannung wie ein Multimeter. Eine volle 12-Volt-Batterie hat etwas mehr als 12,6 Volt, eine fast leere deutlich weniger. Fällt die Spannung unter einen Grenzwert, schickt das Modul sofort eine Warnung.
So heißen die Felder, nachdem der Decoder das Funkpaket übersetzt hat. Aus Kayna ist gerade kein Funkpaket dieses Sensors gespeichert. Die Beispiele sind deshalb aus einem Beispielpaket im Format des Herstellers berechnet, mit demselben Decoder.
| Feld im Decoder | Bedeutung | Einheit | Beispiel |
|---|---|---|---|
AVI1_V | Spannung an Eingang 1, hier die Batterie | V | 12.684 |
AVI2_V | Spannung an Eingang 2 | V | 0 |
ACI1_mA | Strom an Eingang 1 | mA | 0 |
ACI2_mA | Strom an Eingang 2 | mA | 0 |
DI1_status | Digitaleingang 1, H = Spannung an | – | "L" |
DI2_status | Digitaleingang 2 | – | "L" |
RO1_status | Relais 1 | – | "OFF" |
RO2_status | Relais 2 | – | "OFF" |
Work_mode | Betriebsart des Moduls | – | "2ACI+2AVI" |
Beispielpaket, Port 2: 318C000000000000000041
Das Modul kann auch Impulse zählen. Dann liefert der Decoder statt Spannungen die Felder Count1_times und Count2_times.
Diesen Decoder nutzt unser ChirpStack-Server für Dragino LT-22222-L (Ein- und Ausgänge mit Funk). Er übersetzt die Bytes aus dem Funk in die Felder oben.
Einsetzen in ChirpStack v4: Geräteprofil öffnen, Reiter „Codec“, „JavaScript functions“ wählen und den Inhalt der Datei einfügen.
dragino-lt22222-l.js, 4 KB, JavaScript. Der Code stammt vom Hersteller des Geräts. Es gelten dessen Bedingungen, siehe Nutzungsbedingungen. Oben in der Datei steht, woher er kommt und wann wir ihn abgerufen haben.
Die Arbeitsschritte der Reihe nach, mit dem Bestandteil, der jeweils dazukam. Die Daten stammen aus der Chronik, dem Funknetz-Server und der Anleitung auf OpenCode.
Anleitung auf OpenCode veröffentlicht
AnleitungDragino LT-22222-L im Funknetz angemeldet
Gerätim Test
